实验室集中供气有那些呢？这是很多朋友实验室管理人员思考的问题，随着目前人们对于实验室的安全、整洁、美观越来越重视，特别是一些高级的实验室和评级的实验室，因为未来的实验室一定时往高智能化集中管理方向发展的。最近奥飞克管道工程公司也有接到一些朋友的咨询，所有我们现在在这里总结一下实验室集中供气的介绍。

实验室集中供气就是将所有气瓶集中存放在气瓶房,通过气瓶减压阀将气体输送到各个实验室(即仪器端),其流程如下:

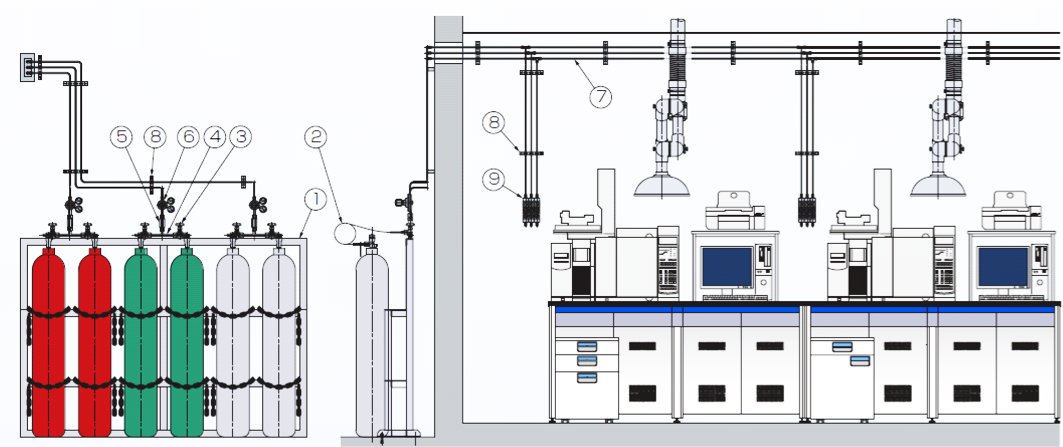

实验室集中供气示意图

气瓶在集中存放时,必须将易燃气体与助燃气体分开存放;必须通风

易燃气体如:乙炔、甲烷、氢气等

助燃气体如：氧气、空气等

二、操作原理

实验室供气有二级减压和多级减压

二级减压即气瓶端采用一级减压阀和末端采用一级减压阀来达到二级减压的目的。实验室一般推荐采用二级减压，这样可以保证气体的纯度和节约成本，也能达到多级减压的效果(推荐)

多级减压即气瓶端采用二级减压阀或多级减压阀和末端采用二级减压阀或多级减压阀来达到多级减压的目的。减压效果同二级减压效果差不多，但成本会更高;

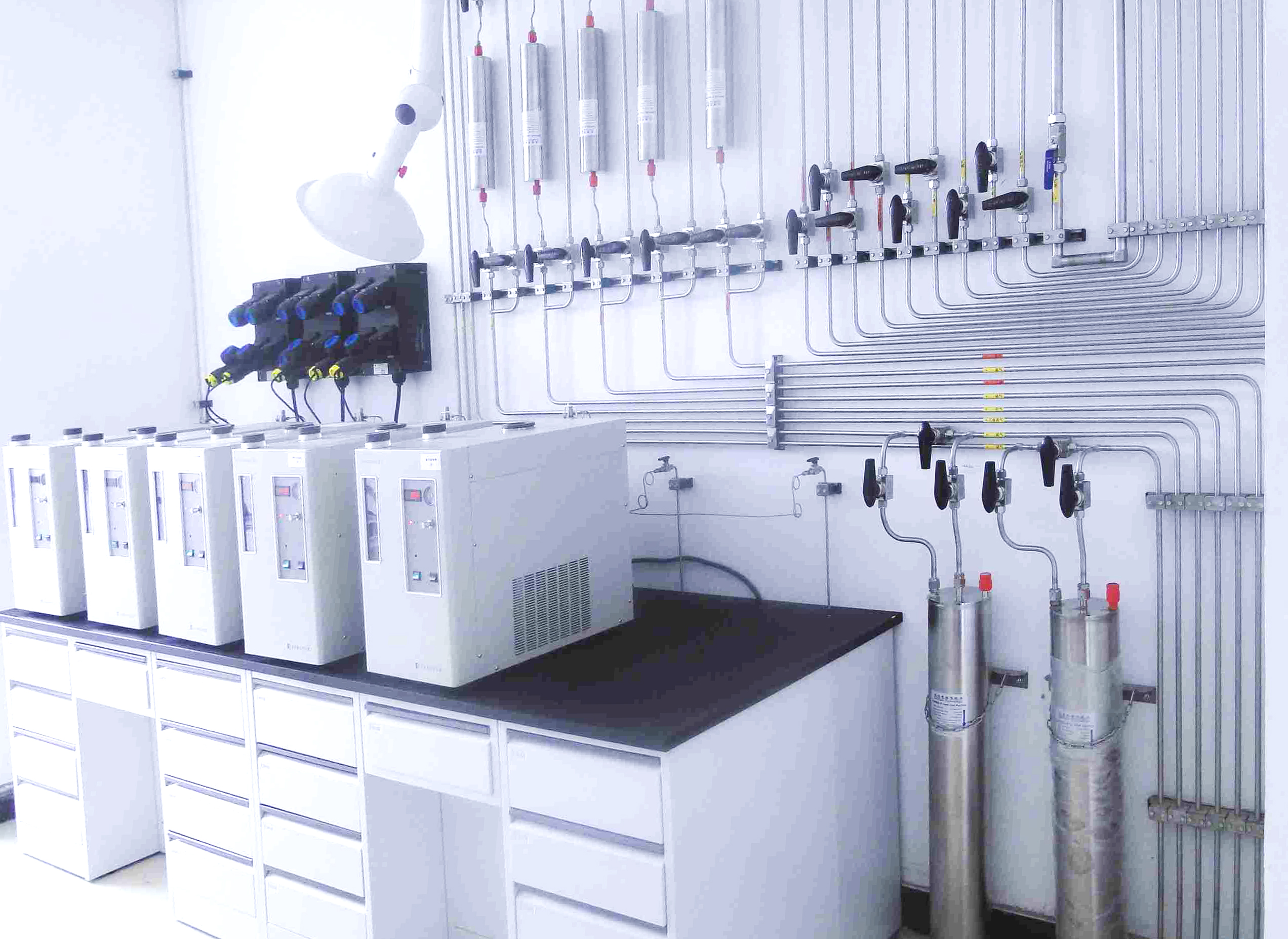

实验室集中供气总端使用示意图

三、阀门介绍

在选择减压阀的时候，必须考虑气体的种类、允许压力变化范围、最大气体用量和流速、管路的结构和使用场所等。

1、由于各种气体的用途不同，在材料的选择上也会有些不同，如：一般惰性气体阀体和阀芯用镀铬铜(也可以选择不锈钢)、乙炔和有腐蚀性的气体建议阀体和阀芯用不锈钢材料；

2、气体纯度为5.0、6.0的非腐蚀性、惰性气体材料建议选择镀铬铜阀体，不锈钢阀芯；气体纯度为6.0的腐蚀性、有毒气体材料建议选择不锈钢阀体，不锈钢阀芯；由于氧气的密度太浓，不同于其它惰性气体，在选择减压阀的时候应不同于其它气体

3、气瓶减压阀(一次减压阀)

根据用户使用气体的频率和用气量，气瓶减压阀又分为单瓶式减压和多瓶式减压，多瓶式减压又可分为半自动减压和全自动减压，其成本相应也会不同：

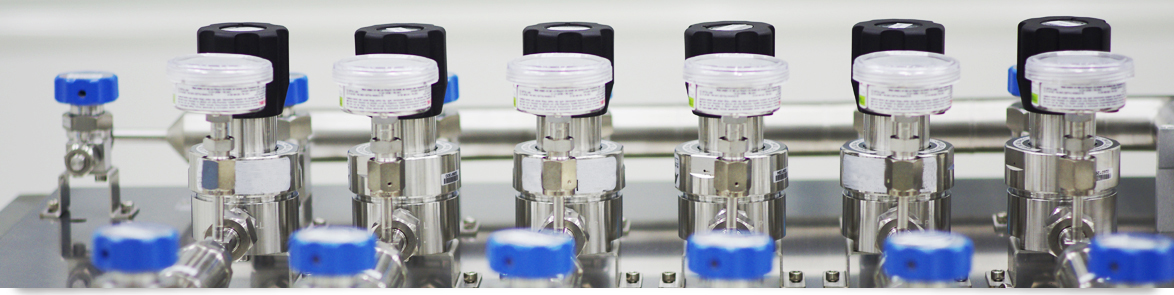

减压器组示意图

气瓶减压阀一般直接安装在气瓶上边(单瓶)，也可以选择面板式安装在在墙上(双瓶或多瓶) .

注：气瓶减压阀一般进口压力控制在200~300bar左右，出口压力为1.5/10,15/25/50bar左右,工作温度在-20~+50度，泄漏率为3.10-7mbar.l/s

4、终端减压阀

终端减压阀根据用户的安装方式，控制方式可以有很多种选择，如：

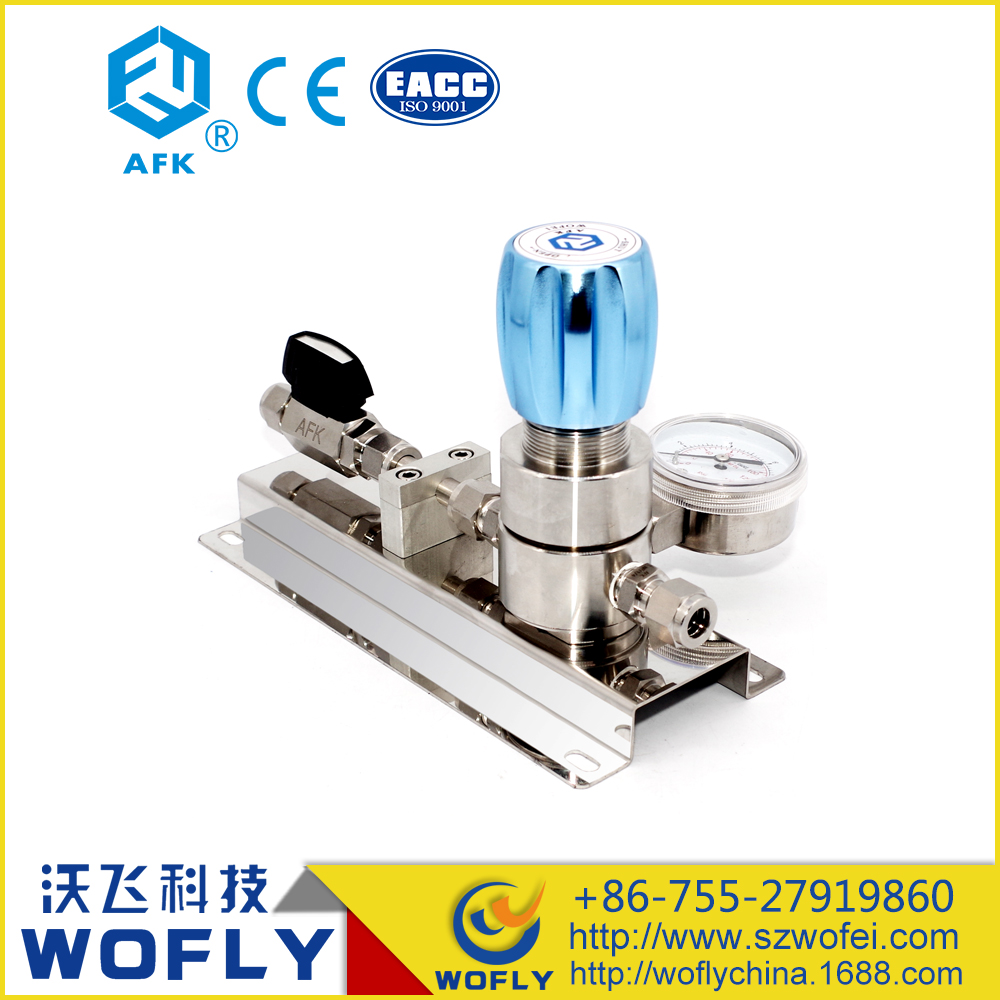

集中供气总端减压装置二级减压器

即一台仪器需要用到几种气体，就配几个终端减压阀，目前大多数实验室都采用这种方法（推存），压力稳定，流量也稳定

即安装一个终端减压阀，之后通过接头分到每台仪器，这样做的成本会低些，但气体的压力和流量会受到一定的影响

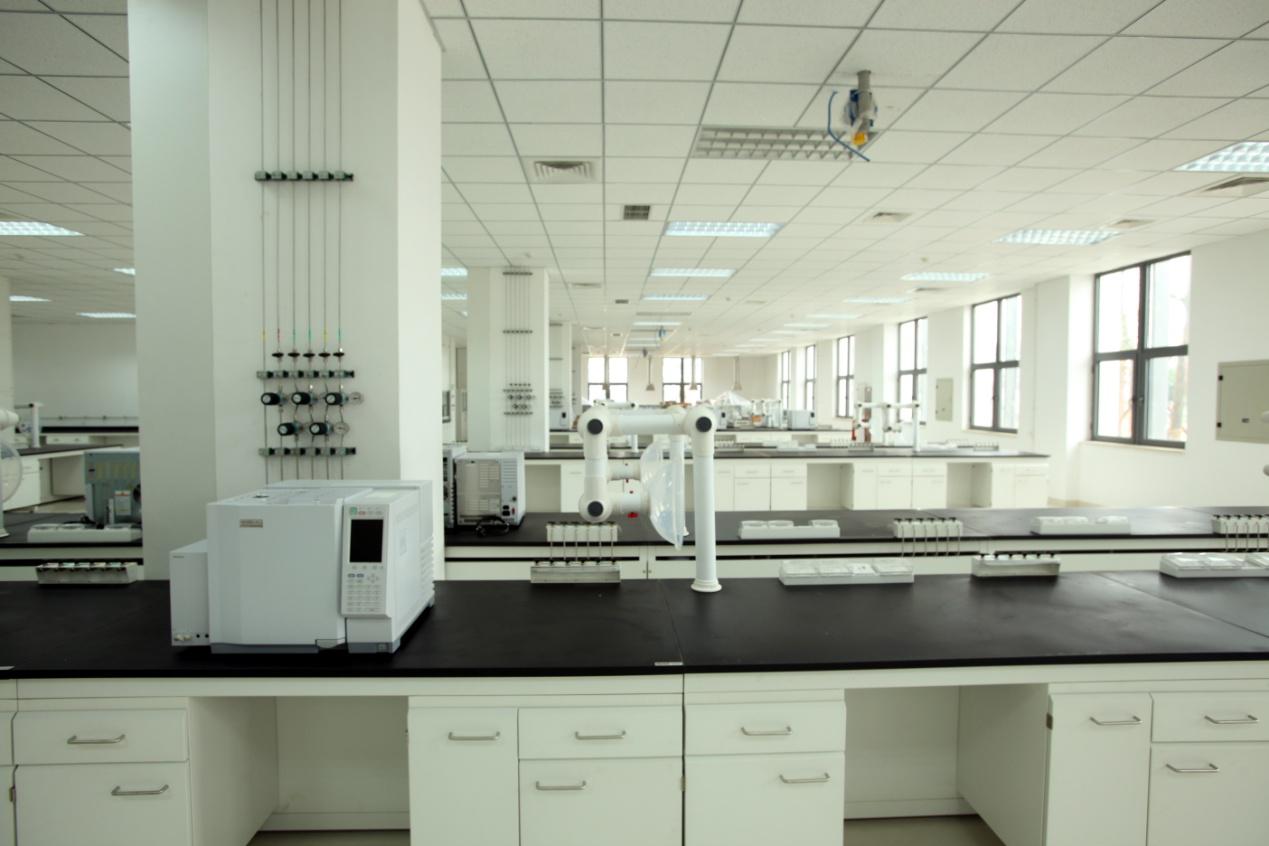

终端减压阀根据美观和用户需要，可以安装在墙上边，也可以安装在工作台上边，等等

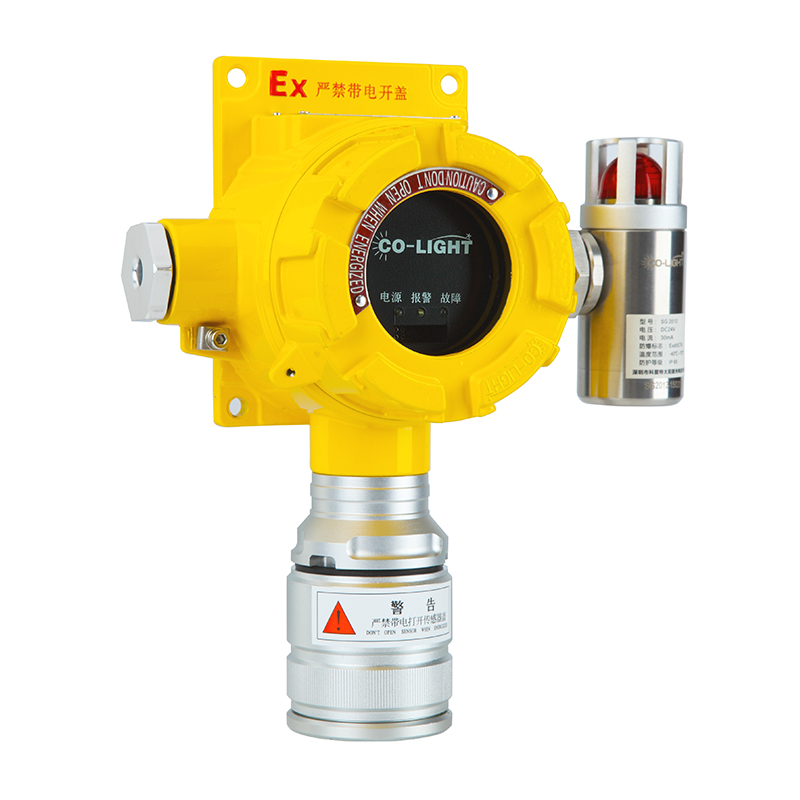

四、实验室气体报警

一个现代化的实验室，安全必须放在首位。由于气瓶全部是集中存放，方便用户集中检查，节省成本和操作时间的同时，也当然存在安全隐患，但如果预警措施、安全措施到位的话，危险是可以避免的！为用户节省些不必要的损失：
